人間を模倣した推論によるホワイトボックス・オペアンプ設計

TL;DR（結論）

アナログ回路の基本要素である演算増幅器（オペアンプ）の設計において、従来のベイズ最適化などのブラックボックス手法は物理的根拠に乏しく、設計意図が不明確であるため、下流のトランジスタレベルへの移行時に設計不備や失敗を招くという課題がありました。 本研究では、熟練設計者の思考プロセスを模倣し、大規模言語モデル（LLM）を用いて「仮説的制約の導入」を明示的なステップとして定式化した、解釈可能な設計フレームワークであるWhite-Opを提案し、反復的な「仮説・検証・決定」のワークフローを構築しました。 9種類のトポロジーを用いた実験の結果、White-Opは理論予測誤差わずか8.52%という高い精度で信頼性の高い設計を実現し、ブラックボックス手法が5つのトポロジーで失敗したのに対し、全トポロジーにおいてトランジスタレベルでの動作を維持することに成功しました。

なぜこの問題か

演算増幅器（オペアンプ）はアナログ回路における基本的な構成要素であり、そのパラメータ設計は回路全体の性能を直接左右します。しかし、多様なアプリケーションシナリオや厳格な仕様に対応するため、オペアンプの設計には多大な労力を要する手動のカスタマイズが必要となることが一般的です。この課題に対し、ベイズ最適化（BO）のような自動化されたブラックボックス最適化手法が提案されてきました。これらの手法は高いスコアを持つパラメータの組み合わせを発見することには長けていますが、物理的な根拠に基づかないスコア駆動型の探索であるため、いくつかの重大な限界を抱えています。 第一の限界は、設計の非解釈性です。ブラックボックス手法による設計は、下流の回路実装において顕在化する潜在的な設計欠陥や失敗を内包していることが少なくありません。第二に、設計の根拠が不明であるため、人間の設計者がその解釈を採用したり、修正を加えたりすることが困難であるという点です。したがって、解釈可能な「ホワイトボックス」なオペアンプ設計ツールの開発が強く望まれてきました。 ホワイトボックス設計において、数式によるシンボリックな導出は極めて重要です。…

核心：何を提案したのか

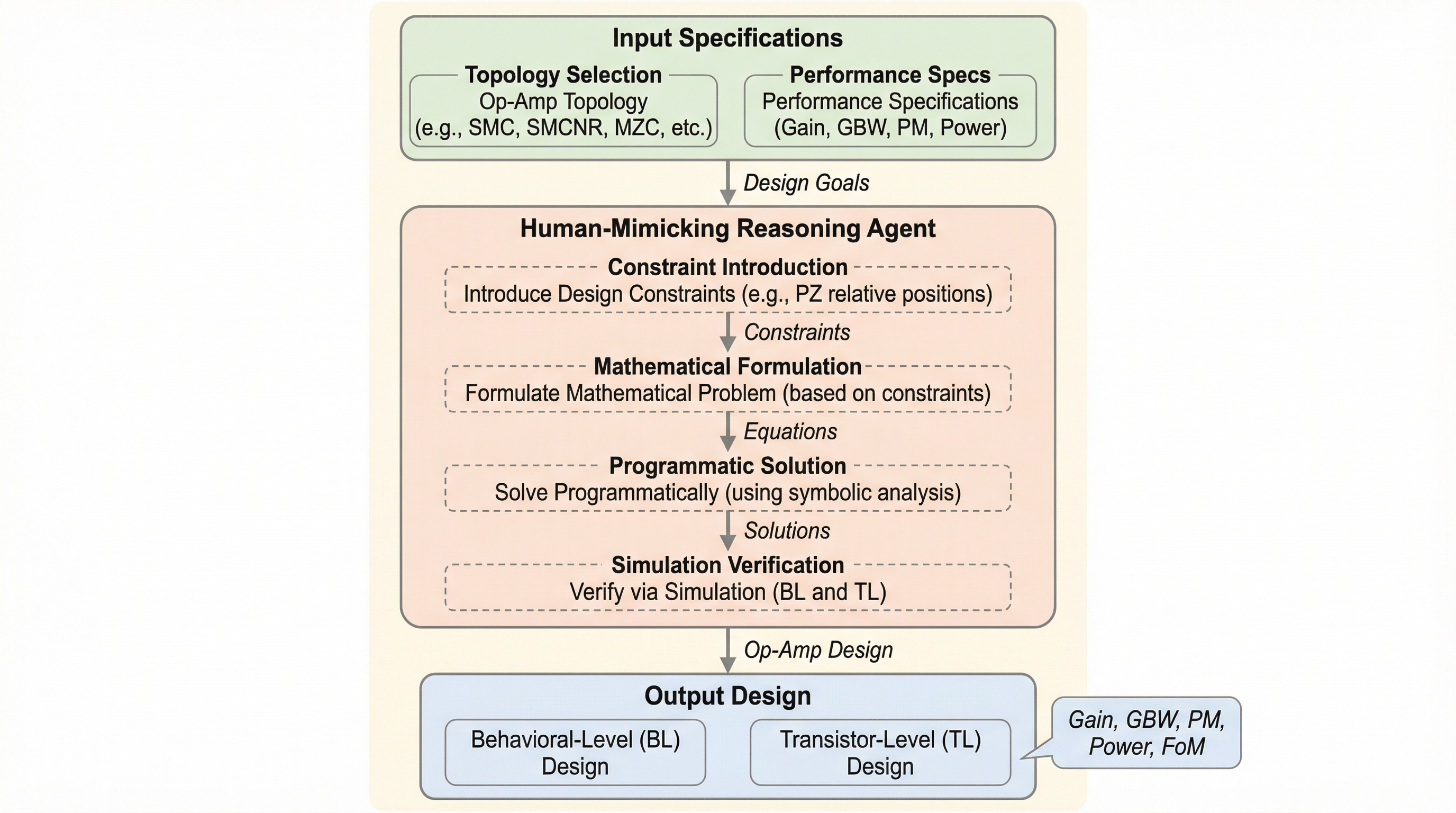

本研究では、LLMエージェントによる人間のような推論に基づいた、解釈可能なオペアンプパラメータ設計フレームワークである「White-Op」を提案しました。このフレームワークの核心は、専門家が設計過程で行っている暗黙の推論メカニズムを、「仮説的制約の導入」という明示的なステップとして抽出・定式化した点にあります。これにより、複雑な伝達関数の簡略化、極と零点の抽出、およびそれらの適切な配置を、論理的な根拠に基づいて実行することが可能になりました。 White-Opは、反復的な「仮説・検証・決定（hypothesis-verification-decision）」のワークフローを採用しています。…
